PSQ角行程電動執行機構主要技術參數：

伺服放大器PSAP4B

　　電動執行機構配套的電子比例式伺服電路，采用SMT工藝技術，具有體積小，可靠性高等特點。該電路將控制電動

執行機構4-20mA電流信號，與執行機構當前位置信號進行比較，并根據偏差情況，控制執行機構的開或關動作，使執行

機構位置與輸入信號平衡。

　　PSAP4B在實現執行機構隨輸入4-20mA信號動作的同時，還向系統提供一組與工作電源、輸入信號相隔離的

4-20mA位置信號。

　　PSAP4B能方便地調整執行機構的起始位置和行程；可以方便地實現正/反作用的切換；設置當輸入信號出現故障時執

行機構置為全開、全關或保持狀態。

　　1.工作原理

　　位置信號變換電路將反映執行機構位置的1000歐三線滑線電阻信號的變化情況轉為4-20mA。控制輸入與位置信號

同時送到偏差放大器進行比較，

    比較結果控制固態開關的通斷，實現對執行機構的開或關控制。根據控制要求調整靈敏度，可以改變跟蹤精度和消除

因機械慣性可能產生的振蕩。

　　2.技術參數

　　電 源：220V 50Hz
　　功 耗：5VA
　　開關容量：150VA（24V 50VA）
　　輸入信號：4-20mA
　　輸入阻抗：150Ω
　　輸出信號：4-20mA(有源隔離輸出)
　　負載能力：4-20mA時≤350Ω
　　絕緣電阻：主電路一控制電路：100MΩ（500VDC）
　　控制電路一輸出電路：100MΩ（500VDC）
　　輸出電路一主電路：100MΩ（500VDC）
　　重復精度：±1%
　　靈敏度：±（0.5-5%）FS 滯后:50%靈敏度

　　3.附加行程(2WE)和附加力矩(2DE)開關

　　附加行程(2WE)和附加力矩(2DE)開關為2個一組的附加開關,可以滿足當執行器達到適當?shù)奈恢没蜣D(zhuǎn)矩時輸出2個無

源觸點信號(220VAC 5A)。

4.單/雙閥位反饋電位器（POT/POT2）

　　輸出1組（POT）或2組（POT2）同閥位值對應的0～1000Ω電阻信號，作為伺服放大器的閥位反饋輸入信號或轉送

到儀表中作為閥位顯示。

　　5.加熱電阻（HR）

　　安裝在執行器內部，使執行器內部保持一定的溫度，以避免在低溫（-20℃以下）使用時結霜，而損壞執行器電氣元件。

　　6.獨立位置變送器PSMF

　　當不需配內置伺服放大器，而只需要輸出4-20mA閥位信號時選用。

　　7.其它可選應用組件

　　8.特殊電壓PSMS

　　特殊定貨時請明確指出電壓

     9.現場應用事例

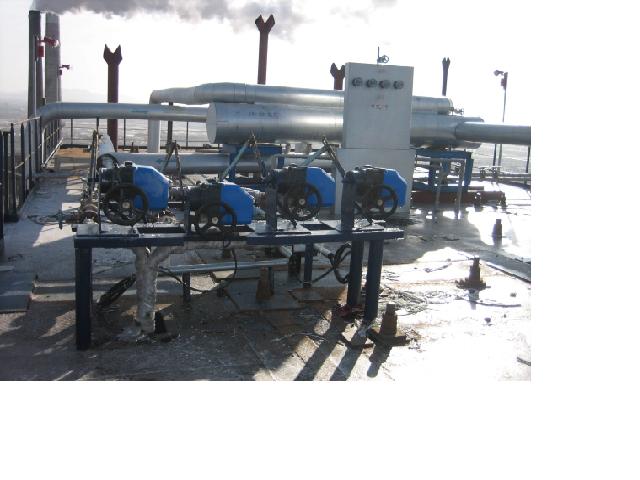

     9.1應用在鍋爐上的事例:
